Descrição
Visão geral

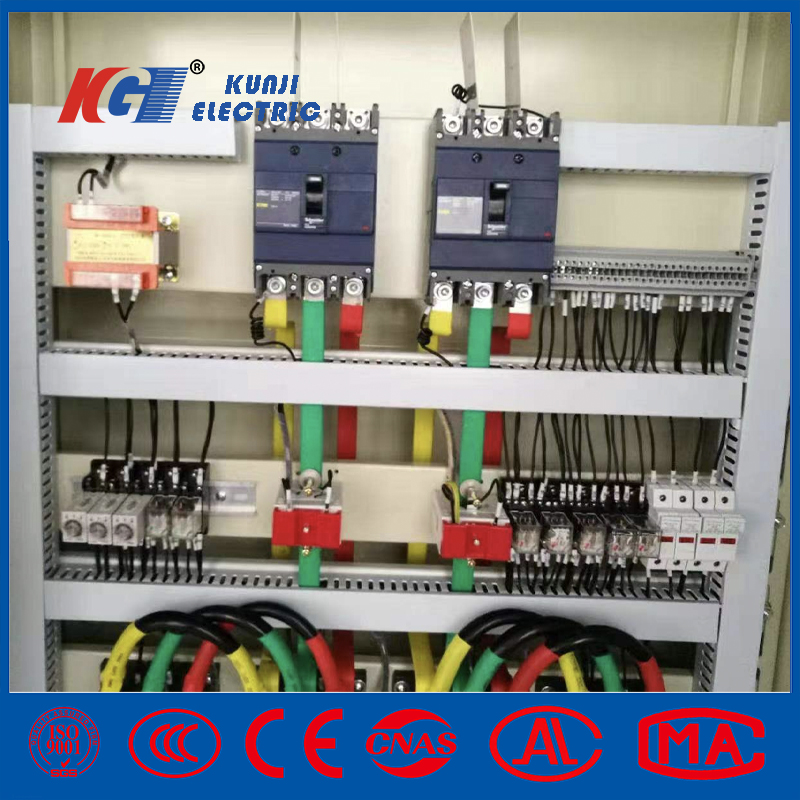

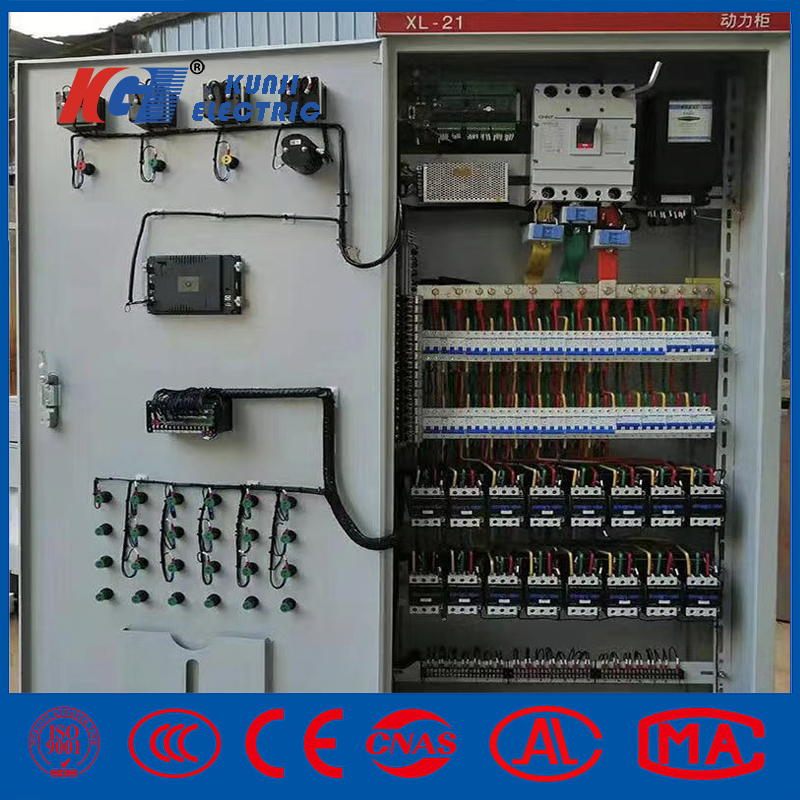

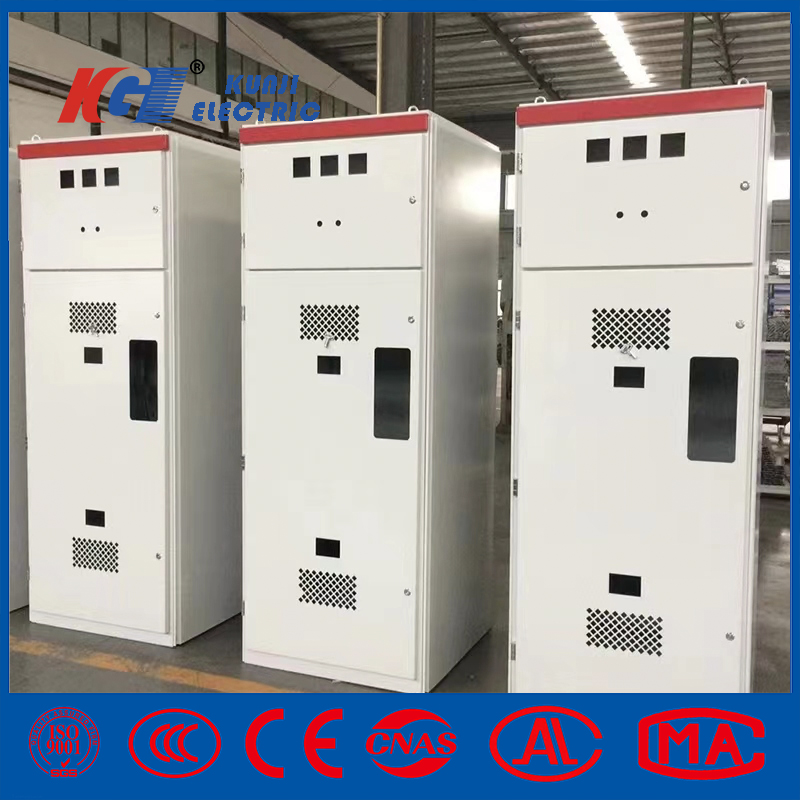

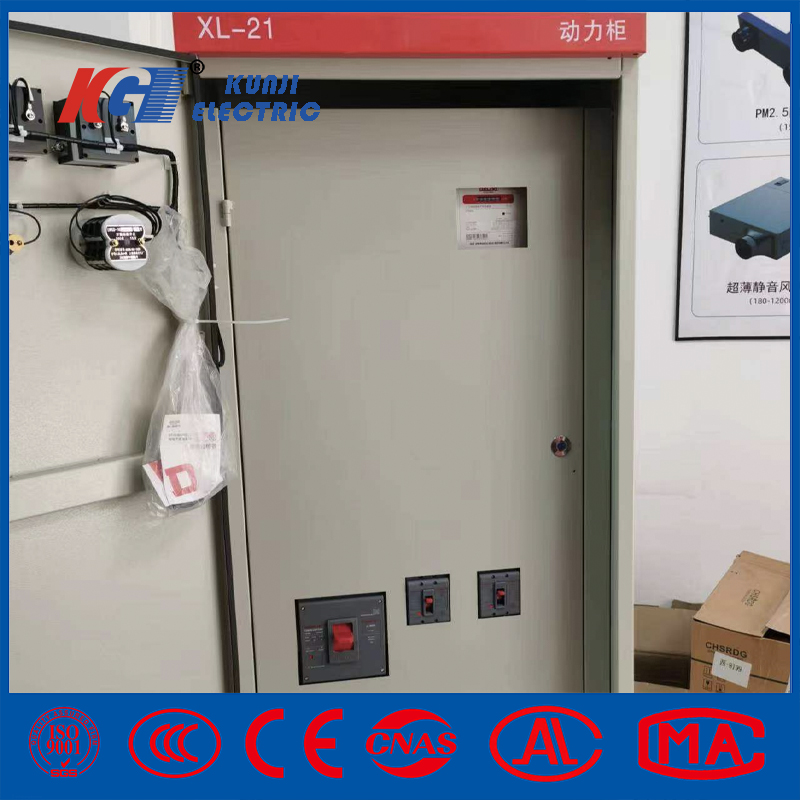

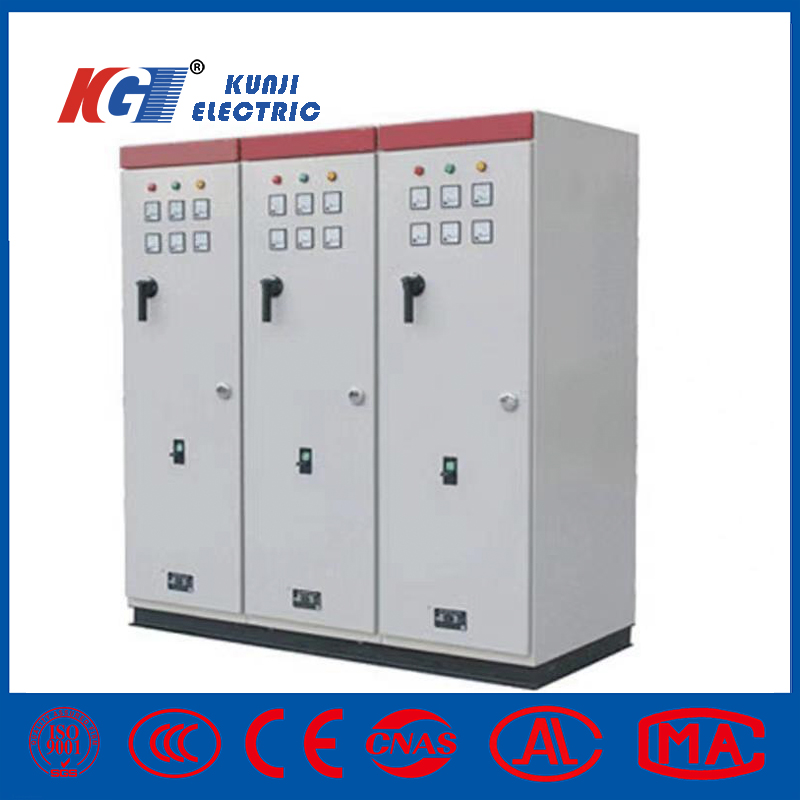

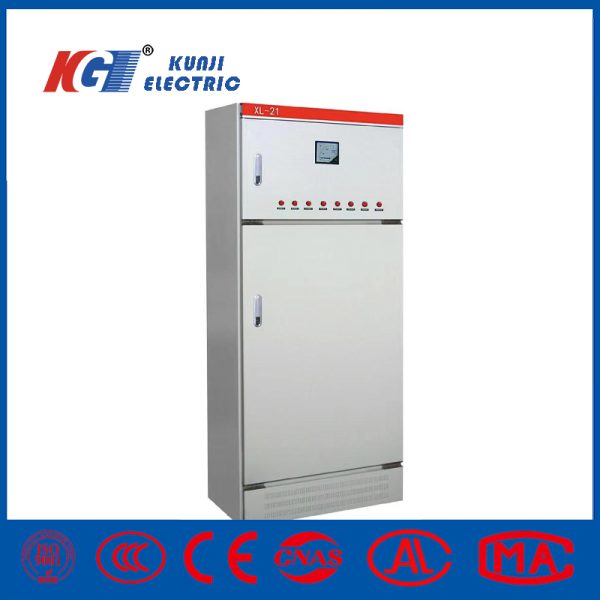

O painel de potência de tipo fechado XL-21X LV pode ser utilizado no sistema AC 500V ou inferior de três fios trifásicos, quatro fios trifásicos, cinco fios trifásicos para empresas de produção de eletricidade e minas, também para energia, iluminação, distribuição. O painel elétrico de baixa tensão tipo XL-21 tem um esquema de distribuição flexível, combinação conveniente, bom desempenho prático, nova estrutura e etc.

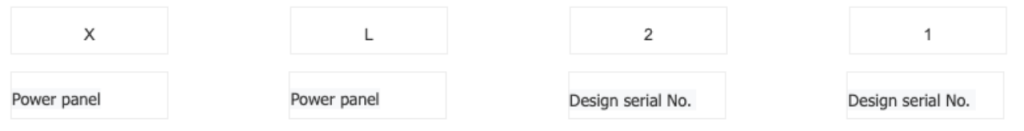

Tipos de significado
Parâmetros do produto
| Não. | Item | Unidade | Dados |
| 1 | Tensão nominal do circuito principal | V | AC:400 |
| 2 | Tensão nominal do circuito auxiliar | V | AC:220,380 |
| 3 | Frequência nominal | Hz | 50/60 |
| 4 | Tensão nominal de isolamento | V | 660 |
| 5 | Corrente nominal | A | ≤1250 |

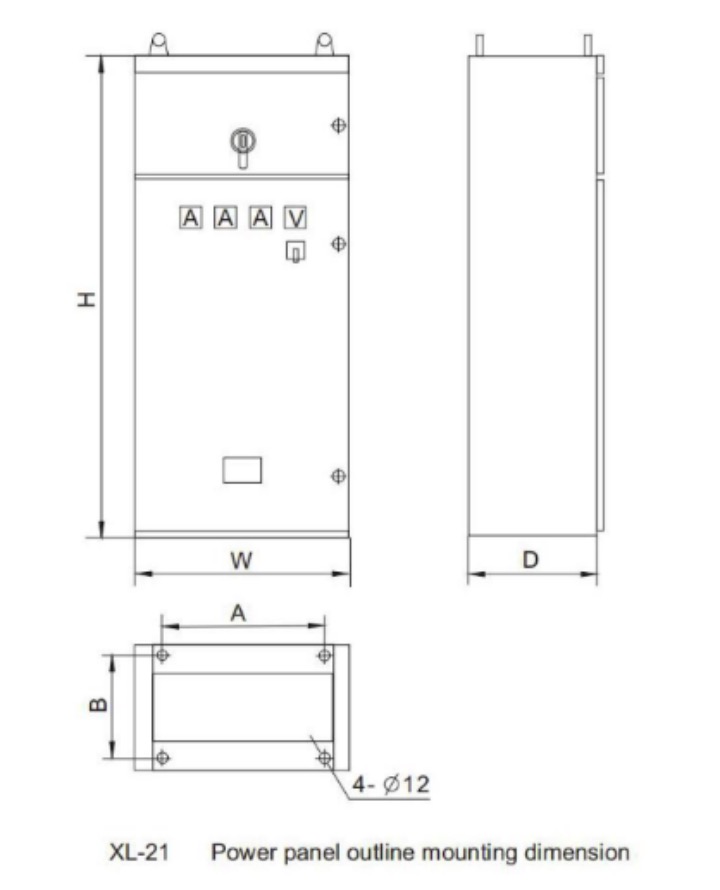

Tamanho do produto Descrição
| Altura | Largura | Profundidade | B xA Tamanho da instalação (material tipo C) |
| 1500 | 600 | 400 | 350 x450 |
| 1500 | 700 | 400 | 350x 550 |
| 1700 | 600 | 450 | 400 X 450 |
| 1700 | 700 | 450 | 400 x 550 |
| 1800 | 800 | 450 | 400 x 650 |
| 1800 | 900 | 450 | 400 x 750 |
| 2000 | 800 | 500 | 450×650 |
| 2000 | 1000 | 500 | 450 x 850 |
Condições de trabalho
- Altitude: <2000m
- O ambiente interior deve ser isento de cinzas, de gases corrosivos e de água da chuva
- Temperatura ambiente:-25ºC-+40ºC, a temp. média medida em 24 horas: 35ºC; a temp. sob condições de armazenamento e transporte:-25ºC-+55ºC, a temp. em curto espaço de tempo <70ºC
- Humidade relativa sob a temperatura máxima de 40ºC:<50%
- Sem vibrações e com um ângulo de montagem oblíquo: <5ºC
