Beschrijving
Product Beschrijving

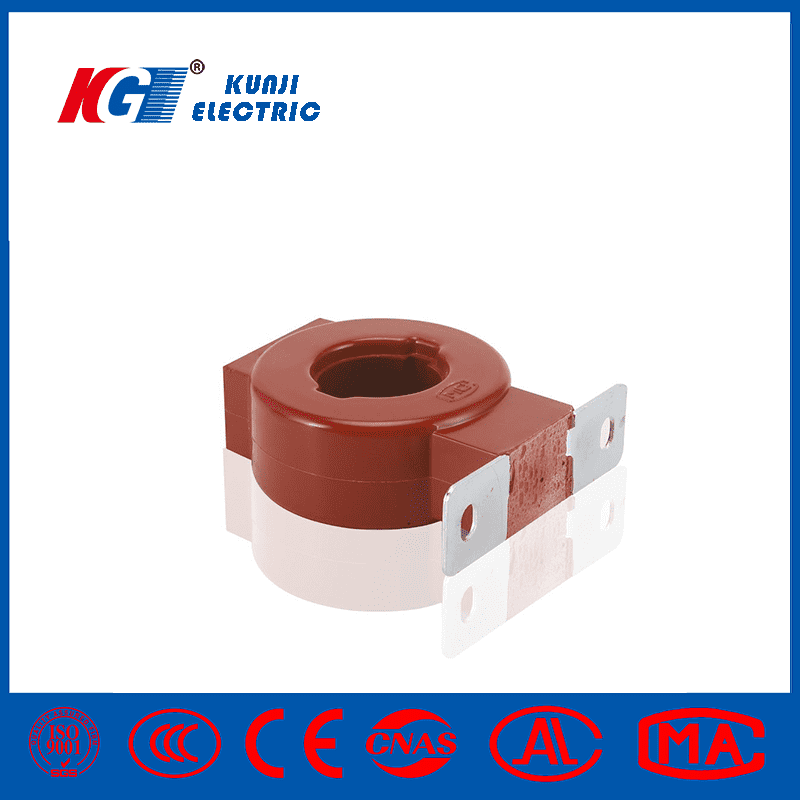

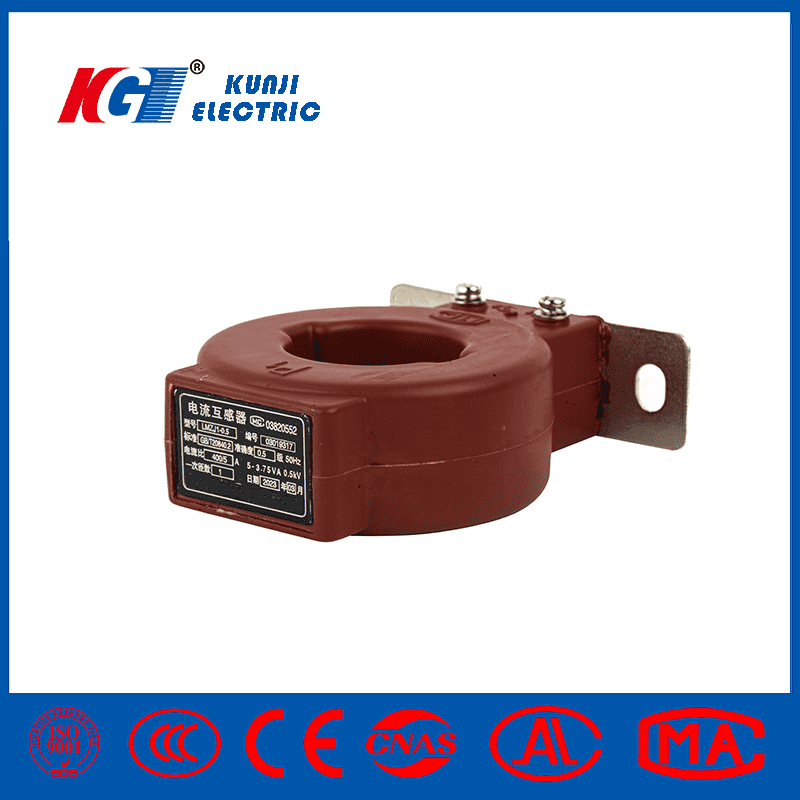

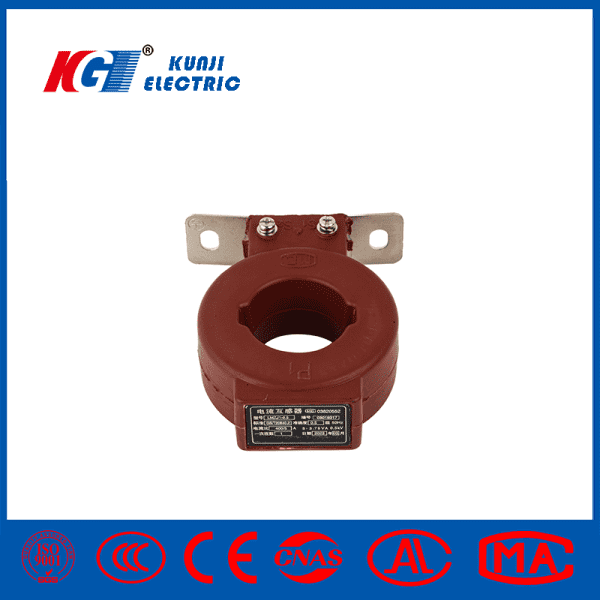

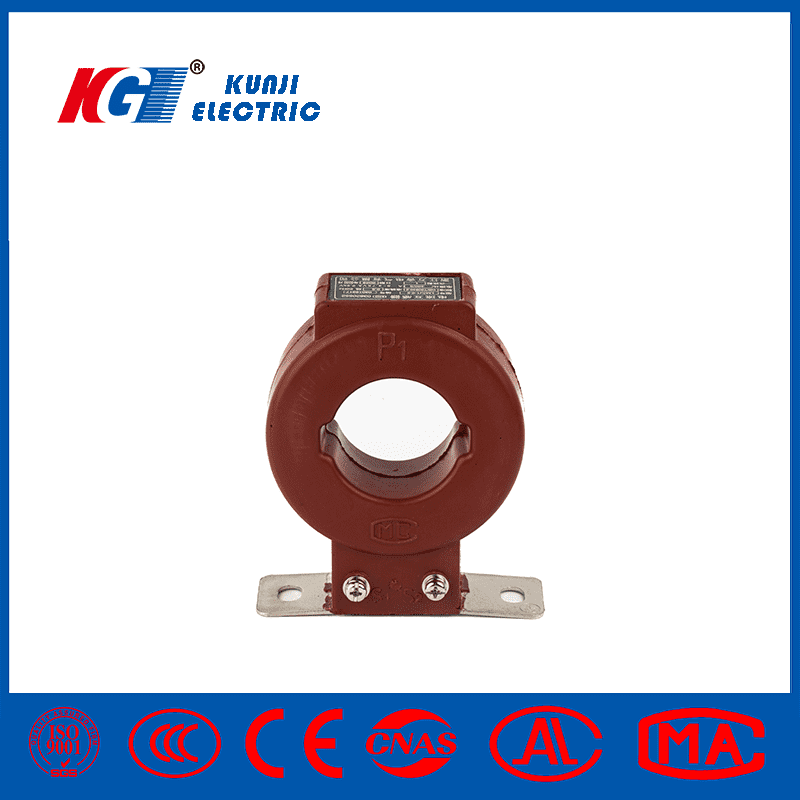

LMZJ1-0.5 series current transformer/ 0.5kv current transformer/ Low Voltage Transformers for rated frequency of 50Hz or 6OHz, rated voltage of 0.5kV and below the power system for power measurement, current measurement and relay protection.
Typeaanduiding
Technische parameters
| Model | Nominale primaire stroom (A) | Nominale secundaire stroom (A) | Primair
ampère-omwenteling |
Ratdlad
cosφ=0,8(VA) |
Primaire stroom vereist door multi-turn wikkeling(A) | ||
| Klasse 0,5 | Klasse 1 | Klasse 3 | |||||
| LMZ1-0,5 | 5,10,20,50,100,15,30
75,150,400,200,300,400 |
5 | 100,150,200,
300,400 |
5 | 7.5 | 5-50 15-75 40 | |
| LMZJ1-0.5 | 5,10,20,30,50,700,100,150
300,400,200,400,500,600,800 |
5 | 300,400,
500-800 |
10 | 15 | 5-50 15-75 40 | |
| 1000.1200,1500,2000,3000 | 5 | 1000-3000 | 30 | 30 | 50 | 5-50 15-75 40 | |
ARBEIDSOMSTANDIGHEDEN
1 De hoogte is niet meer dan 1000 meter;
2 De omgevingstemperatuur mag niet hoger zijn dan +40 ºC en niet lager dan -5 ºC.
3 De relatieve vochtigheid van de omgevingslucht is niet hoger dan 85%(20 graden);
4 De installatieplaats is vrij van gas, damp, chemische neerslag, vervuiling en andere explosieve en corrosieve media die de isolatie van de transformator ernstig aantasten.
