Beschreibung
Beschreibung des Produkts
35KVA Solar Energy Power Generation 1000 to 6900kVA Compact Substation Compact Power Transformer
Outdoor prefabricated transformer substation. EU or US style. 12kV, 15kV, 24kV, 36kV. Available.
MV RMU equiped, LV can be optional with reactive power compensator or with Harmonic wave filtering.

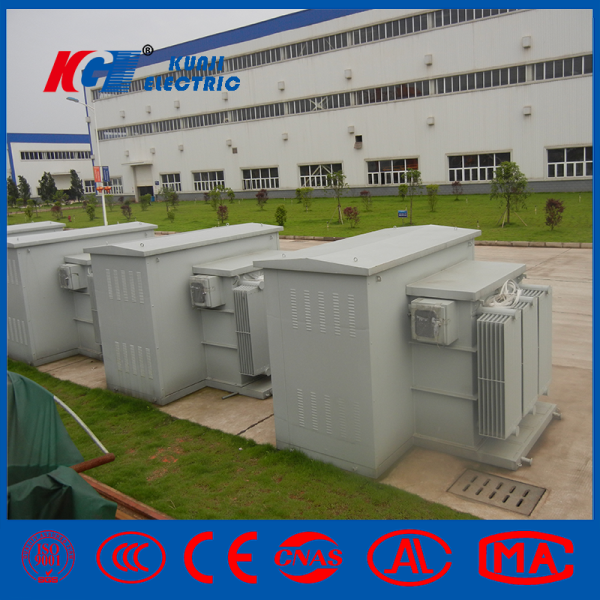

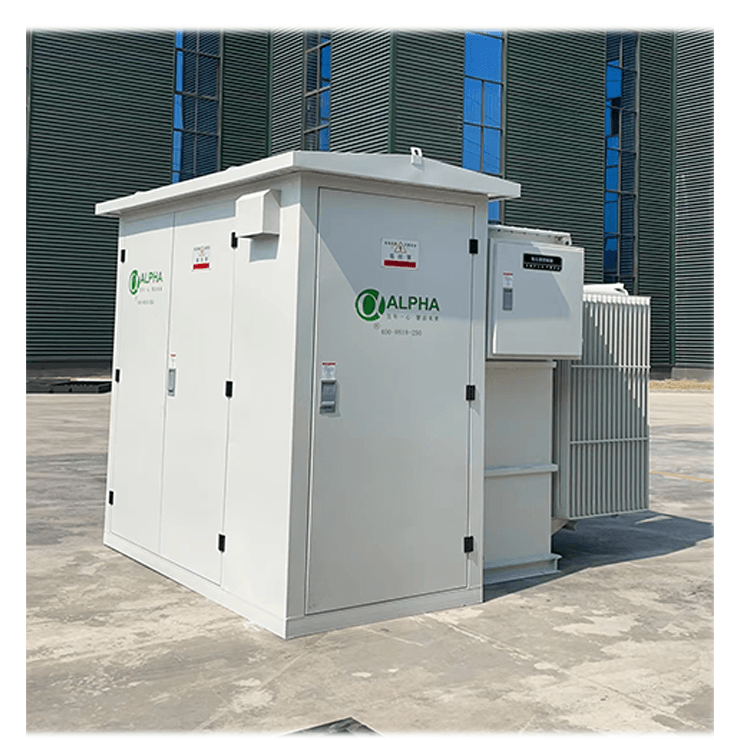

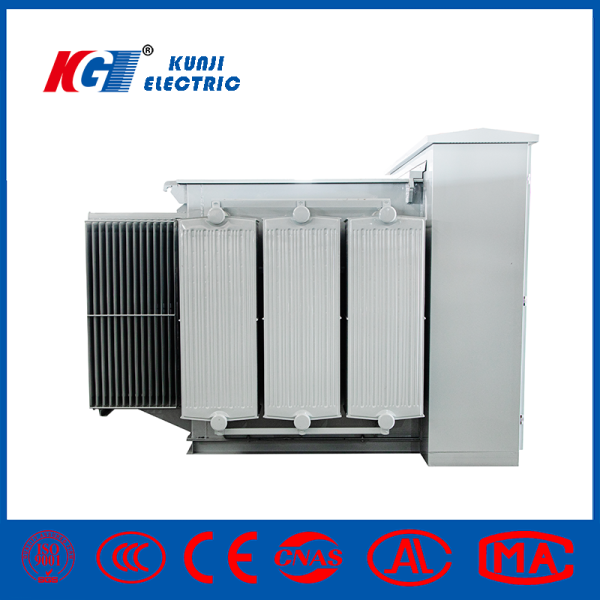

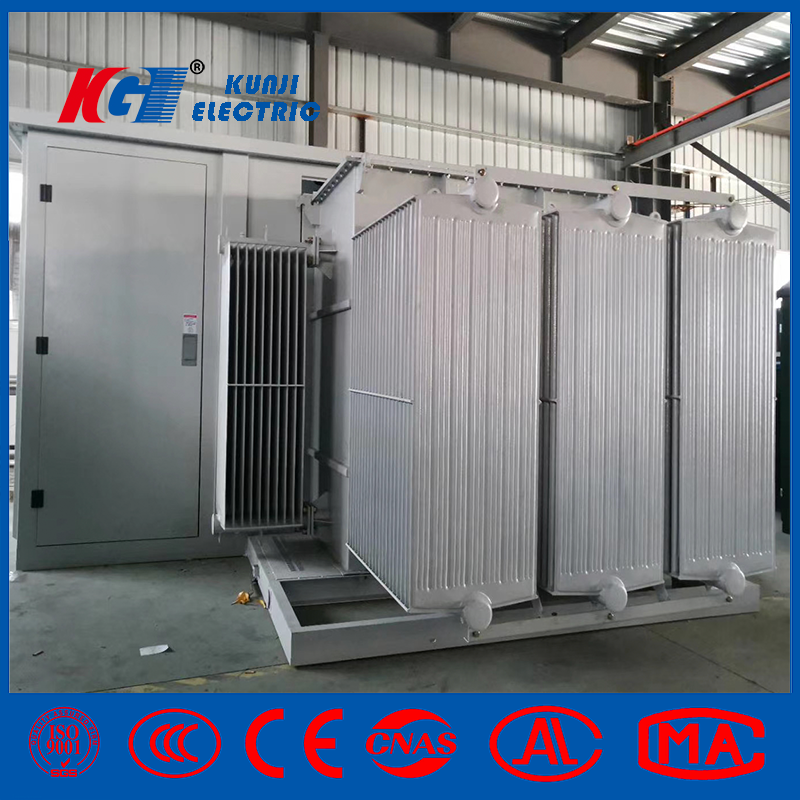

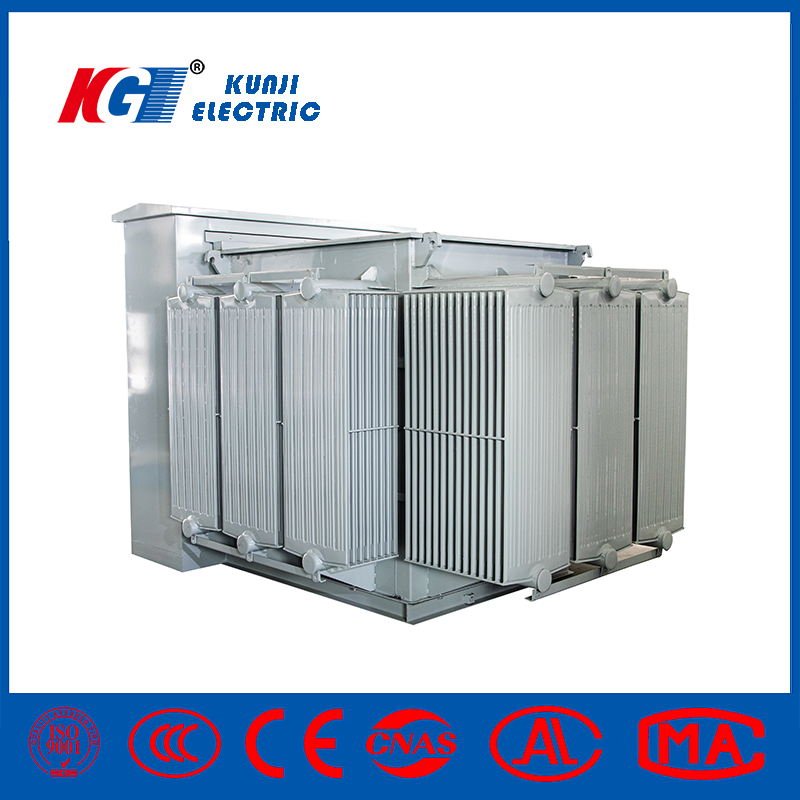

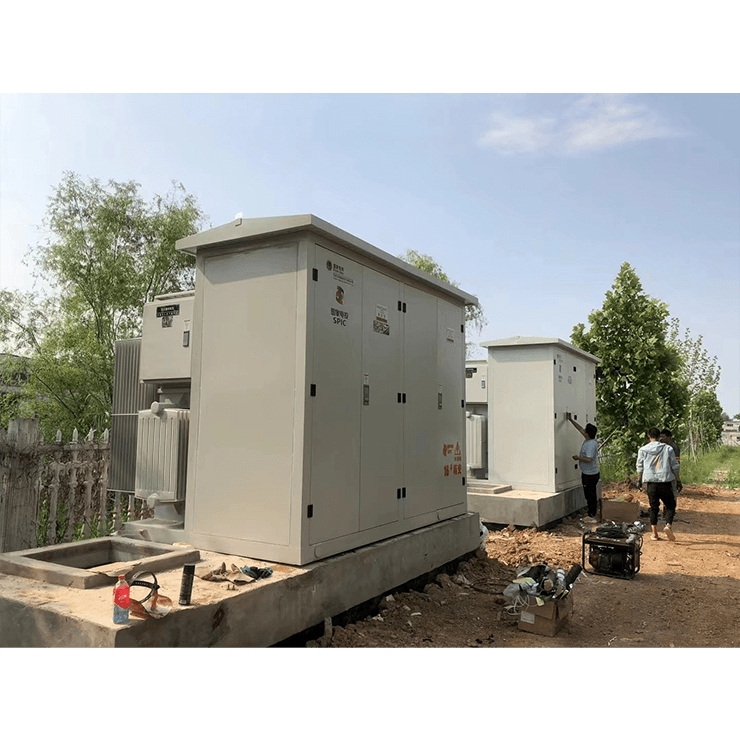

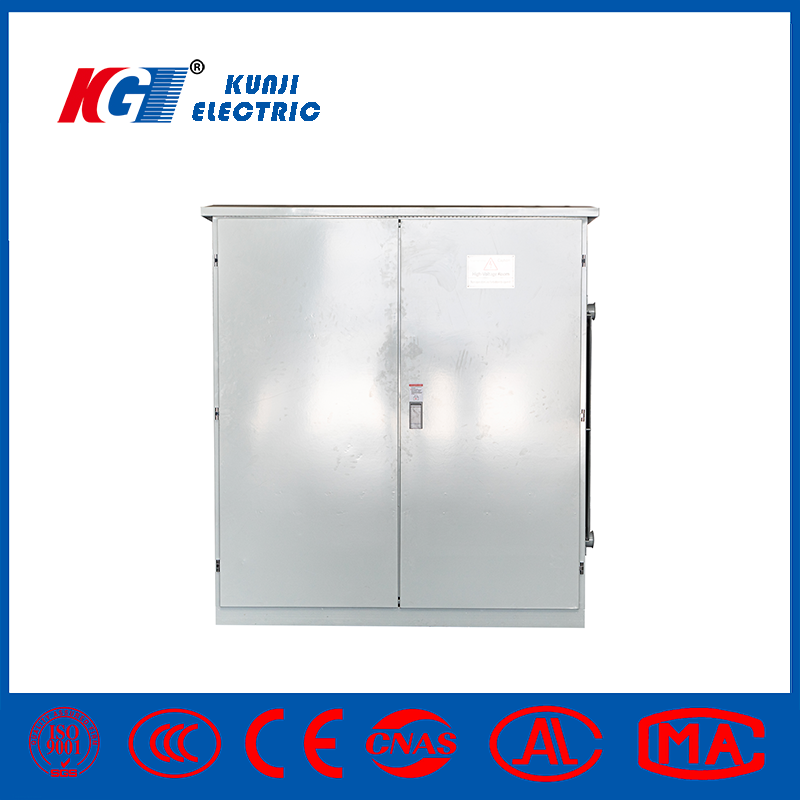

Outdoor prefabricated transformer substation(Combined Transformer)
Technische Parameter
| Name | Einheit | MV equipment | Transformator | LV Equipment |
| Nennspannung | kV | 11~33kV | 11~33kV/0.4 | 0.4 |
| Rated current | A | 630 | 3/75~150/3750 | Less than 4000 |
| Frequency | Hz | 50 | ||
| Rated Capacity | kVA | 50-2500 | ||
| Pfr withstand | kV | 42/50/70/95 | 2.5 | |
| BIL | kV | 75/125/170/185 | ||
| Crust Protection Grade | IP23 | Oil type 55; dry type 65 | IP23 | |
| Noisy Grade | dB | |||
| Appearance Dimensions | mm | According to primacy wiring circuit schema | ||
ARBEITSBEDINGUNGEN
1. Höhe: nicht mehr als 2000 m.
2. Umgebungstemperatur: hohe Temperatur: +40ºC; niedrige Temperatur: -45ºC : hohe monatliche Durchschnittstemperatur: +30ºC : hohe jährliche Durchschnittstemperatur: +20ºC;
3, Installationsumgebung: keine explosive, ätzende Flüssigkeit, Gas und Staub, Installationsort ohne heftigen Schock, in einem bestimmten Zeitraum erlaubt Oder vollständig in Wasser getaucht laufen.
4. Bodenbeschleunigung durch Erdbeben Ag; Die horizontale Richtung ist kleiner als 3m/s; Die vertikale Richtung ist kleiner als 1,5m/s.
5, die Wellenform der Versorgungsspannung: ungefähr Sinuswelle.
6, dreiphasige Stromversorgung Symmetrie: für dreiphasige U-Bahn-Transformator, dreiphasige Stromversorgung Spannung sollte etwa symmetrisch sein.
PRODUKTIONSDETAILS
