Beschreibung
Beschreibung des Produkts
We have more than 20 years professional power transformer manufacturer in China.

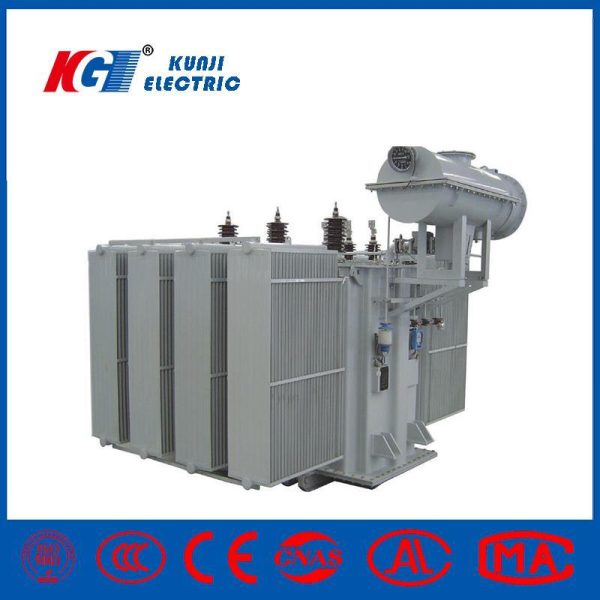

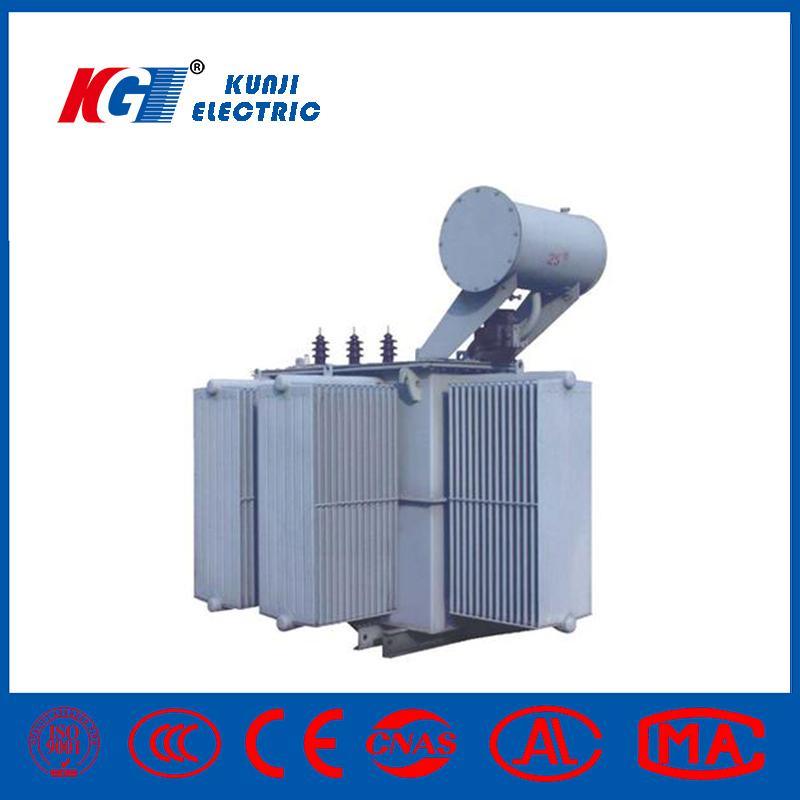

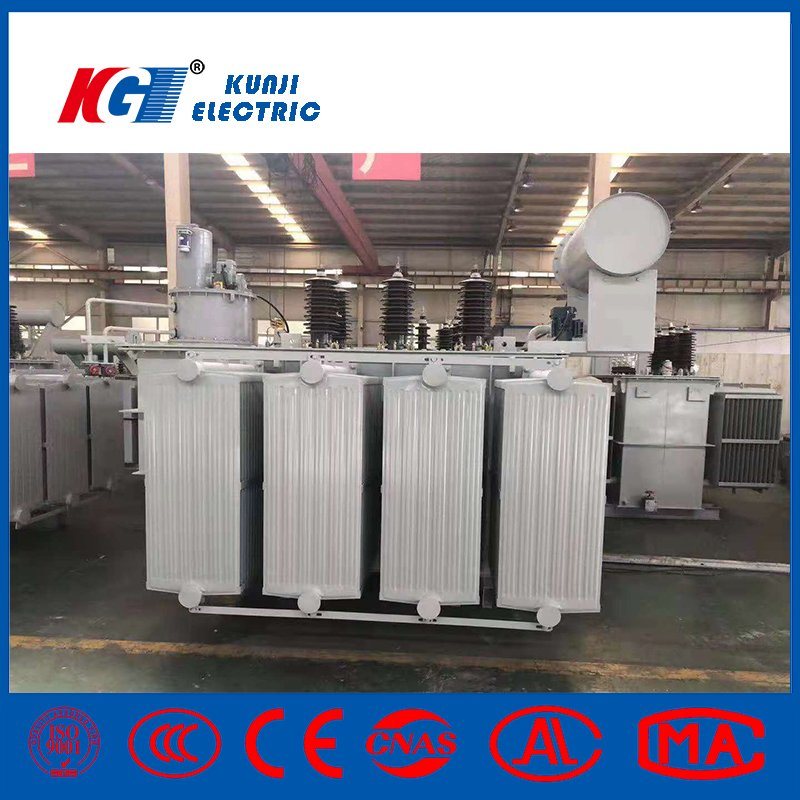

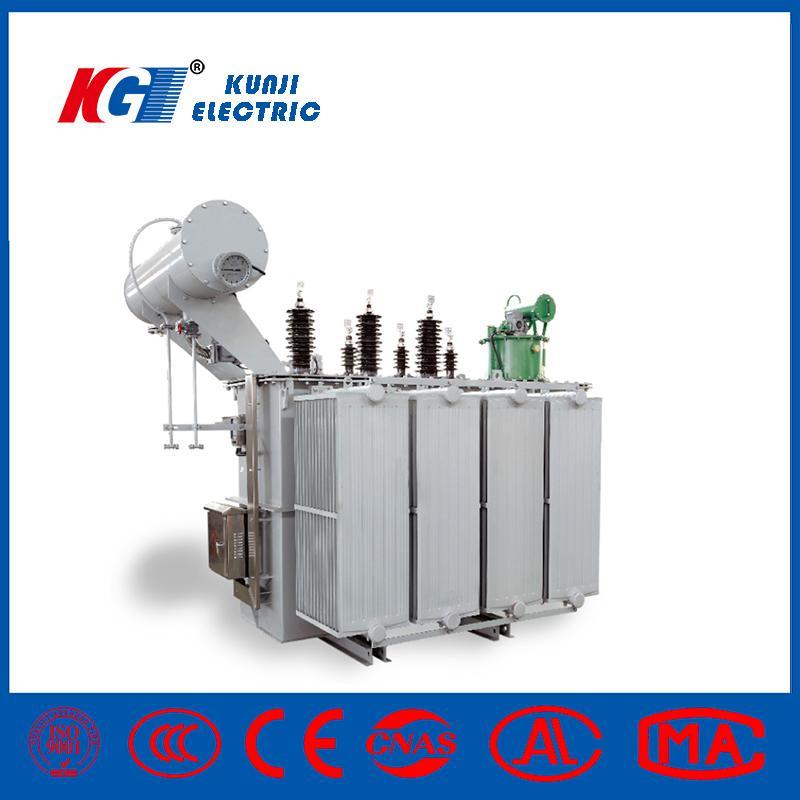

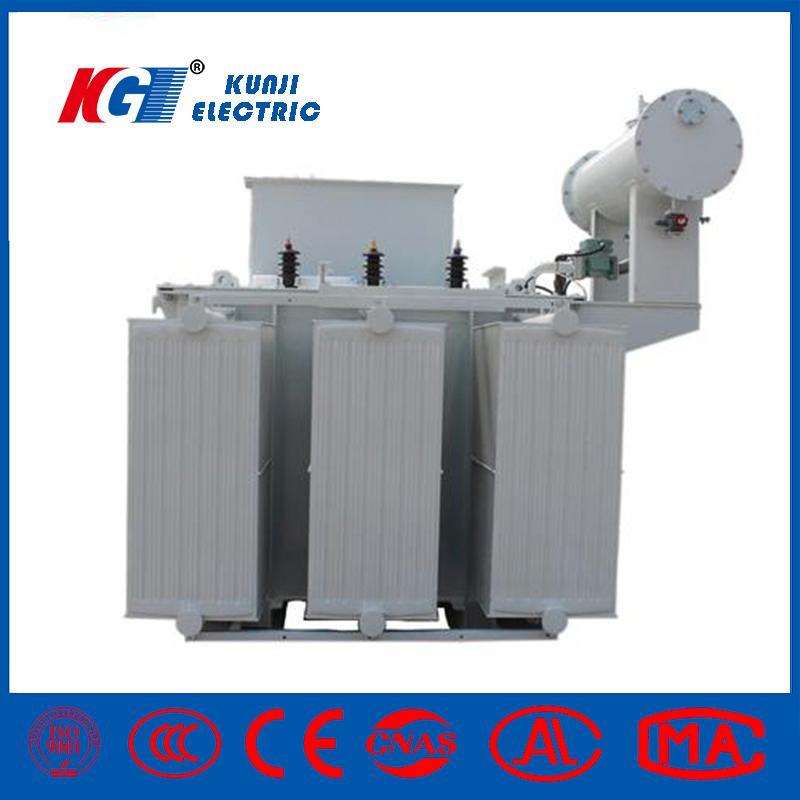

2500KVA Elektrischer ölgefüllter Leistungstransformator/Verteilungstransformator
Product characteristics：
1.High efficiency, low loss, and low noise.
2. Good internal heat dissipation and strong short-circuit resistance.
3. Low load loss.
4. Reliable operation, long life, maintenance-free.
Technische Parameter
| Typ | Nennleistung (KVA) | Anschluss-Symbol | Spannungskombination (KV) | Leerlaufverluste(W) | Lastverluste(W) | Leerlaufstrom (%) | Gewicht (kg) |
Grenzmaß LxBxH |
Kurzschlussimpedanz (%) | ||
| H.V | Anzapfbereich | L.V. | |||||||||
| S11 | 30 | Yyn0 oder Dyn11 |
6 6.3 10 10.5 11 | ±5% oder ±2×2,5% | 0.4 | 100 | 600 | 2.3 | 340 | 730X780X930 | 4.0 |
| S11 | 50 | 130 | 870 | 2.0 | 440 | 800X750X965 | |||||
| S11 | 63 | 150 | 1040 | 1.9 | 490 | 820X780X970 | |||||
| S11 | 80 | 180 | 1250 | 1.9 | 580 | 840X800X1000 | |||||
| S11 | 100 | 200 | 1500 | 1.8 | 660 | 850X840X1010 | |||||
| S11 | 125 | 240 | 1800 | 1.7 | 700 | 860X900X1080 | |||||
| S11 | 160 | 280 | 2200 | 1.6 | 840 | 1220X840X1100 | |||||
| S11 | 200 | 340 | 2600 | 1.5 | 920 | 1250X860X1150 | |||||
| S11 | 250 | 400 | 3050 | 1.4 | 1040 | 1260X850X1220 | |||||
| S11 | 315 | 480 | 3650 | 1.4 | 1220 | 1340X900X 1200 | |||||
| S11 | 400 | 570 | 4300 | 1.3 | 1460 | 1380X900X1260 | |||||
| S11 | 500 | 680 | 5100 | 1.2 | 1710 | 1520X1000X1330 | |||||
| S11 | 630 | 810 | 6200 | 1.1 | 2050 | 1580X1040X1270 | 4.5 | ||||
| S11 | 800 | 980 | 7500 | 1.0 | 2460 | 1650X1160X1400 | |||||
| S11 | 1000 | 1150 | 10300 | 1.0 | 3680 | 1750X1240X1460 | |||||
| S11 | 1250 | 1360 | 12800 | 0.9 | 3750 | 1800X1240X1550 | |||||
| S11 | 1600 | 1640 | 14500 | 0.8 | 3800 | 1830X1800X1930 | |||||
| S11 | 2000 | 2280 | 17820 | 0.6 | 4660 | 1950X1900X2080 | 5.0 | ||||
| S11 | 2500 | 2700 | 20700 | 0.6 | 5440 | 2060X1930X2130 | |||||
ARBEITSBEDINGUNGEN
1. Die höchste Temperatur: + 50 ºC (In allgemeinen Fällen können in besonderen Szenarien Klimageräte installiert werden)
2. Die niedrigste Temperatur: -25 ºC
3. Höhenlage: < 4000 m
4. Die höchste durchschnittliche monatliche relative Luftfeuchtigkeit: 80% (20 ºC)
5. Installationsort: ohne Feuer, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion oder heftige Vibration. Innen und außen.
PRODUKTIONSDETAILS
